IoT平台架构

在物联网领域，应用往往会通过调用集成并实现了MQTT协议的broker的平台与设备进行数据通信，已达到端、云互动与数据流转。常见的IoT架构图如下所示：

在IoT平台中为了达到控制设备实现的功能比较多，但是大致分为3类：

1. 指令控制 (云端控制设备的动作与操作)
2. 属性控制 (云端更新or获取设备拥有的属性)
3. 事件控制 (设备触发某些事件上报给云端)

下面我们来聊聊属性控制中常用的功能-设备影子的实现原理，并通过一些细节来研究其交互过程。

设备影子作用

设备影子数据模型是一个json格式数据，主要用于：存储设备当前上报的属性值和IoT平台期望下发给设备的属性值，且设备影子功能只存储最近一次的上报值和属性值。用户可通过应用或直接操作IoT平台API来查询或修改设备影子，以达到获取设备最新属性或将期望属性下发给设备的操作。

引用自：https://support.huaweicloud.com/intl/zh-cn/productdesc-IoT/iot_04_0006.html (下文中应用程序简称应用)

• 查询设备属性状态：
  应用直接向设备查询状态时，由于设备可能长时间处于离线状态或因网络不稳定掉线，因此不能及时获取设备当前的状态。使用设备影子机制，设备影子保存的是设备最新的状态，一旦设备状态产生变化，设备会将状态同步到设备影子。应用便可以及时获取查询结果，无需关注设备是否在线。
  很多应用频繁的查询设备状态，由于设备处理能力有限，频繁查询会损耗设备性能。使用设备影子机制，设备只需要主动同步状态给设备影子一次，多个应用程序请求设备影子获取设备状态，即可获取设备最新状态，从而将应用程序和设备解耦。

• 修改设备属性信息：
  设备管理员通过管理门户或者调用IoT平台API接口修改设备的属性信息，由于设备可能长时间处于离线状态，修改设备属性的操作不能及时下发给设备。在这种情况下，IoT平台可以将修改设备的属性信息存储在设备影子中，待设备上线后，将修改的设备属性值同步给设备，从而完成设备属性的修改。

设备影子数据粒度

业界通常将设备影子数据定义为一个设备有且仅有一个，此时意味着当前设备中不能存在同名的属性，否则无法在设备影子进行区分。
假设某些公司或特殊场景中将设备划分为若干模块，不同模块中允许定义同名属性，此时设备影子使用业界常用的定义方式将会出现问题。针对当前情况，可以允许每个设备拥有多个设备影子数据，即：设备影子数据的粒度为设备-模块。

设备影子数据格式

目前，由于没有任何国际组织对设备影子数据格式进行规范化。所以，一般参考常见云厂商影子数据格式。文档如下所示：

业界常用设备影子数据格式：

1
2
3
4
5
6
7
8
9
10
11
12

{
    "state":{ // 设备属性状态数据
      	"desired":{}, // 期望设备属性达到的状态
        "reported":{} // 设备属性最近一次上报的状态
    },
    "metadata":{ // 设备属性最近一次更新的相关元信息
      	"desired":{},
        "reported":{}
    },
    "timestamp":0, // 最近一次更新影子数据的时间戳
    "shadow_version": 1 // 当前设备影子数据版本号
}

为了在设备影子中直观地看出是属于哪个设备的，一般优化为如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13

{
    "device_id": "device_id-xxxxx-yyyyy-zzzzz", // 当前设备id
    "state":{
      	"desired":{},
        "reported":{}
    },
    "metadata":{
      	"desired":{},
        "reported":{}
    },
    "timestamp":0,
    "shadow_version": 1
}

示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

{
    "device_id": "523dd7f49f6341198ec004d1c1d72972",
    "state": {
        "desired": {
            "color": "RED",
            "sequence": [ // 设备影子支持数组。更新数组时必须全量更新，不能只更新数组的某一部分
                "RED",
                "GREEN"
            ]
        },
        "reported": {
            "color": "GREEN"
        }
    },
    "metadata": {
        "desired": {
            "color": {
                "timestamp": 1469564492
            },
            "sequence": {
                "timestamp": 1469564492
            }
        },
        "reported": {
            "color": {
                "timestamp": 1469564492
            }
        }
    },
    "timestamp": 1469564492,
    "shadow_version": 100
}

如果设备影子粒度是设备-模块，则需要在影子数据中添加模块名称，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

{
    "device_id": "device_id-xxxxx-yyyyy-zzzzz", // 当前设备id
    "module":"module_name", // 模块名称
    "state":{
      	"desired":{}, // 期望设备属性达到的状态
        "reported":{} // 设备属性最近一次上报的状态
    },
    "metadata":{ // 设备属性最近一次更新的时间戳
      	"desired":{},
        "reported":{}
    },
    "timestamp":0, // 最近一次更新影子数据的时间戳
    "shadow_version": 1 // 设备影子数据版本号
}

示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

{
    "device_id": "523dd7f49f6341198ec004d1c1d72972",
    "module":"light",
    "state": {
        "desired": {
            "color": "RED",
            "sequence": [
                "RED",
                "GREEN"
            ]
        },
        "reported": {
            "color": "GREEN"
        }
    },
    "metadata": {
        "desired": {
            "color": {
                "timestamp": 1469564492
            },
            "sequence": {
                "timestamp": 1469564492
            }
        },
        "reported": {
            "color": {
                "timestamp": 1469564492
            }
        }
    },
    "timestamp": 1469564492,
    "shadow_version": 100
}

设备影子版本号评估

假设每秒消耗 100万设备影子id，设备影子版本号使用 int64、uint64 类型分别可以使用的年限为：

版本号的初始值为1，影子版本号可以使用发号器实现，依次递增每次+1，不会出现重复的情况

考虑编程语言对数据类型的支持，一般使用int64类型即可。

设备影子版本号发号器实现

通过设备影子版本号评估可以得知，使用int64作为设备影子版本号，会有一个发号器为每个设备影子生成新的可用版本号。考虑版本号是数值类型递增的，并且在一定的场景下需要满足一定的性能。可以使用Redis+DB来通过号段的方式，使用lua脚本来生成可用设备影子版本号。

由于设备影子发号器是基于号段来生成的，所以需要号段的最大值与当前可用值。在Redis中使用hash类型来表示一个设备影子的发号器结构，有2个filed来分别表示号段的最大值(v_h)与当前最大值(v_l)，lua脚本代码逻辑实现如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

-- KEYS[1] 发号器结构的key
-- ARGV[1] 表示filed v_l
-- ARGV[2] 表示filed v_h

local v_l = redis.call('hget', KEYS[1], tostring(ARGV[1])) --号段的当前最大值(该值已被使用)
local v_h = redis.call('hget', KEYS[1], tostring(ARGV[2])) --号段的最大值

if v_h == false then --号段最大值为空，即：发号器数据结构在Redis中不存在
    return -1
elseif v_l == v_h then --号段的最大值等于当前最大值，即：当前号段消耗完毕，需要再申请一段
    return -2
else
    return redis.call('hincrby', KEYS[1], tostring(ARGV[1]), 1) --通过incr获取新版本号
end

当发号器数据在Redis中不存在或者被消耗完，都需要申请一段新的号段。该号段数据的记录，则用DB设备影子数据中的字段max_version来表示。每次申请新的号段都会用到一个号段步长(step)，步长数值大小可以视情况而定，一般设置为512或者1024。

对于现在的分布式服务来说同一个服务一般都是多个进程在运行，所以在出现发号器数据在Redis中不存在或者被消耗完，申请新的号段数据时需要使用分布式锁，抢到锁的进程去进行信号段的申请。

新号段申请操作过程如下所示：

1. 去Redis获取新的版本号
2. 发号器数据在Redis中不存在或者被消耗完，则抢分布式锁
3. 抢锁成功则double check，再次去Redis获取新的版本号。如果发号器数据在Redis中显示仍旧不存在或者被消耗完，则进入下一步。否则返回获取的版本号
4. 去DB申请新的号段
5. 新的号段数据写会Redis
6. 去Redis获取新的版本号并返回

发号器申请新的号段在并发场景下，一般只有一个进程从步骤1到步骤6执行一遍，其他的只是从步骤1到步骤3。

设备影子版本号判断逻辑

设备影子处理过程的基本逻辑：设备影子大版本号数据 覆盖 设备影子小版本号数据，设备影子小版本号数据在操作时不予处理。 对于应用、IoT平台、设备在数据流转过程中，对设备影子版本号判断逻辑如下所示：

设备影子数据的存储实现

设备影子数据作为一个端、云交互使用比较频繁的数据，在存储实现层面采用cache+DB的方式。

cache使用分布式Redis集群存储，即满足高性能的数据读、写，又满足大容量的数据存储。同时，由于某些设备可能会长时间不在线或者出库之后一直没有使用，这些设备影子数据存储在cache中会导致资源的浪费，所以会对Redis中存储的设备影子数据需要设置过期时间(一般为30天+随机5天时间)。 每次读、写Redis中存储的设备影子数据都会按照一定的概率重置过期时间，这样就可以使频繁操作的数据一直存储在Redis中。

DB作为设备影子数据持久化存储的一部分，用来在Redis中数据失效被淘汰之后，从DB中重新加载到Redis中使用。考虑数据的一致性与出现问题的概率，可以认为只要写Redis成功设备影子数据就是写成功。在设备影子数据Redis写成功之后，再通过队列异步的方式落库DB。此时，假设写Redis成功落库DB失败，也会在未来的某一时刻再次有新的设备影子数据落库成功，最终达到数据的一致性。

设备影子交互&场景分析

应用->IoT平台->设备

设备->IoT平台->应用

设备影子常见问题

• 问1：什么时候设备影子版本号会发生变化？
  答：只要引发state.desired发生变化，版本号都+=1，其他情况版本号一般不变。

• 问2：应用下行什么时候需要携带版本号？
  答：读操作不需要版本号，写操作可以先申请版本号（也支持不带版本号的情况，此时IoT平台自动生成）。

• 问3：IoT平台下行desired时，云/端的交互动作都有哪些？
  答：state.desired非空，IoT平台下发desired，设备执行完之后上报执行结果与最新属性值。

• 问4：应用与IoT平台交互动作有哪些？
  答：获取影子版本号，读、写设备属性数据。

应用->IoT平台->设备

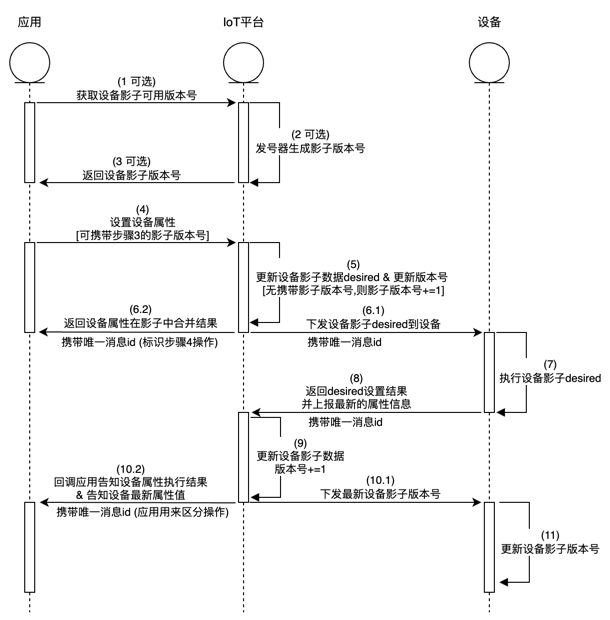

场景1：应用更新设备属性

场景2：应用获取设备属性

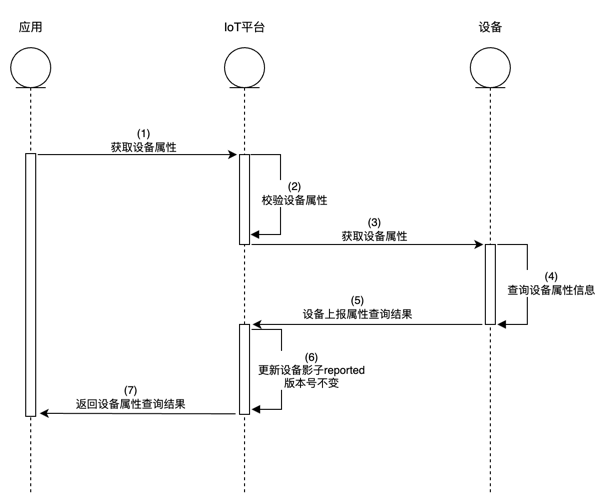

情况1：穿透到设备(阻塞)

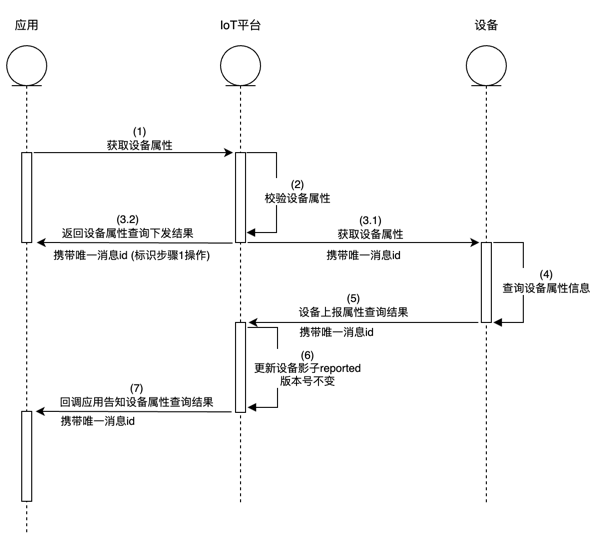

情况2：穿透到设备(非阻塞)

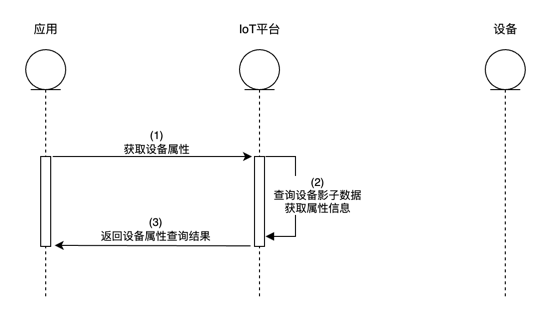

场景3：应用获取设备属性(仅读取设备影子)

场景2与场景3的主要区别有2点：
① 场景2触达设备，场景3不触达设备而直接查询IoT平台设备影子数据
② 场景2-情况1与场景3返回的数据格式一样，场景2-情况2返回2次数据，场景3仅返回一次数据

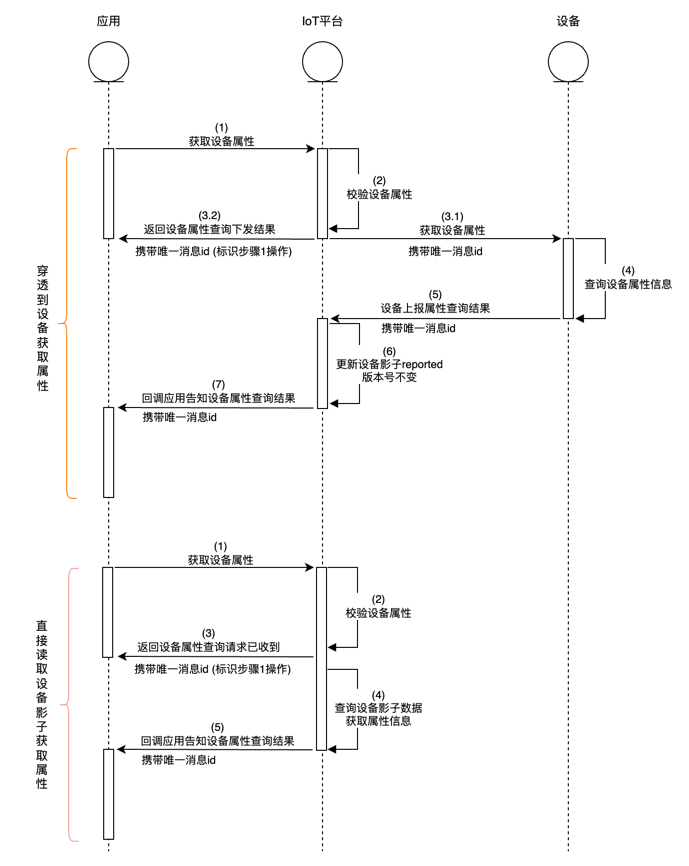

为了解决场景2、场景3的数据返回格式与数据流转的不同，可以统一使用场景2-情况2的交互方式。即：都采用异步的方式进行处理。无论是否触达设备都返回2次数据，先返回唯一消息id给应用，再返回具体的设备属性信息给应用。

设备->IoT平台->应用

场景1：设备连云时，云/端同步

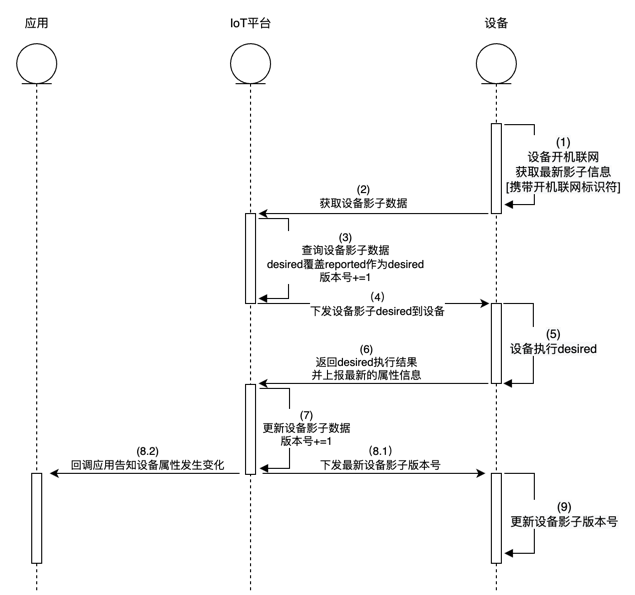

情况1：设备初次联网

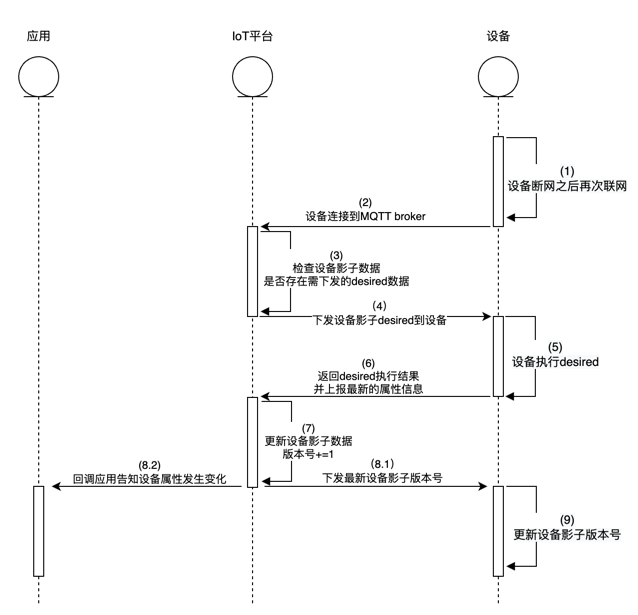

情况2：设备断网后再次联网

情况1与情况2看似交互流程、数据流转相同，但是却存在一些不同点：
① 情况1设备端发起请求时会携带开机联网标识符，是设备端主动获取
② 情况2由MQTT broker触发告知IoT平台，IoT平台主动下发需要执行的desired
③ 情况2被触发时，若IoT平台不存在需要执行的desired，则不会有desired下发到设备
④ 第一次开机联网与断网联网时，MQTT broker都会被触发并告知IoT平台，IoT平台无法有效区分，都会执行情况2
⑤ 可能存在情况2先被执行之后，情况1再被执行的情况，但最终结果不会对设备影子数据造成任何影响

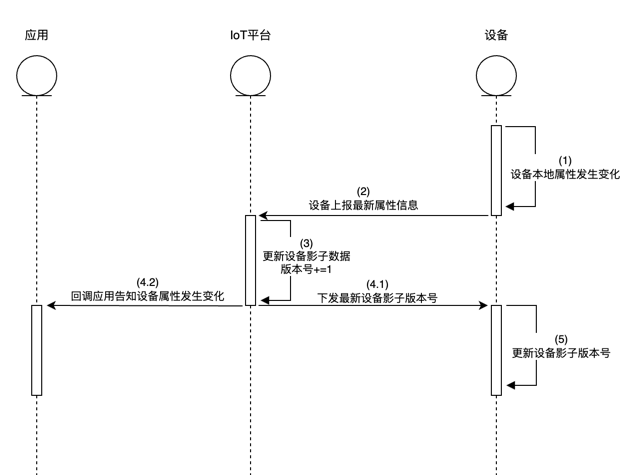

场景2：设备本地属性发生变化，主动上报

小结

目前来看，并没有任何一家公司或者组织来针对该IoT能力标准化，业界都是基于相似json格式通过数据流转来实现。对于设备影子来说，其仅仅作为IoT领域的一个小功能，实现设备属性信息在云端数据的一个映射，能够解决一些问题，提高查询效率、减少设备功耗。
通过上文可以看出其实现逻辑比较复杂，甚至有些场景还需要取舍。考虑设备影子数据不需要强一致性，所以在设计时只要实现最终一致性即可。
