Redis事件驱动(aeEventLoop)原理分析

关于Redis事件驱动

众所周知，Redis是高性能的、基于内存的、k-v数据库。其强大的功能背后，存在着2种不同类型的事件驱动，包括：

  1. 文件事件(File event)
  2. 时间事件(Time event)

文件事件是对相关的 fd 相关操作的封装，时间事件则是对定时任务相关操作的封装。Redis server通过文件事件来进行外部请求的处理与操作，通过时间事件来对系统内部产生的定时任务进行处理。
(本文重点讲解文件事件相关的操作流程以及原理)

文中探讨的原理及源码基于Redis官方 v7.0 版本

Redis事件驱动的相关源码

在Redis源码中，涉及事件驱动相关的源码文件主要有以下几个(以ae作为文件名称前缀)：

1
2
3
4
5
6
7
src
├── ae.c
├── ae.h
├── ae_epoll.c
├── ae_evport.c
├── ae_kqueue.c
└── ae_select.c

  • ae.c
    文件事件驱动/时间事件驱动的核心处理逻辑

  • ae.h
    文件事件驱动/时间事件驱动结构体、方法签名的定义

  • ae_epoll.c
    linux os 文件事件驱动涉及的i/o多路复用实现

  • ae_evport.c
    sun os 文件事件驱动涉及的i/o多路复用实现

  • ae_kqueue.c
    mac/BSD os 文件事件驱动涉及的os i/o多路复用实现

  • ae_select.c
    其他 os 文件事件驱动涉及的i/o多路复用实现(或者说是通用型的，包括Windows)

根据源码中注释(ae.c)可知 ae 的含义为 A simple event-driven。

1
2
3
4
/* A simple event-driven programming library. Originally I wrote this code
 * for the Jim's event-loop (Jim is a Tcl interpreter) but later translated
 * it in form of a library for easy reuse.
 */

一个简单的事件驱动编程库。最初我(作者:antirez)为Jim的事件循环（Jim是Tcl解释器）编写了这段代码，但后来将其转化为库形式以便于重用。

多种i/o多路复用方法的选择

在Redis源码中存在多种i/o多路复用实现方式，如何选择使用哪种i/o多路复用实现呢？源码编译时选择不同的实现方式，即：Redis源码编译成二进制文件的时候来选择对应的实现方式，在源码可以看到蛛丝马迹。

代码文件: ae.c

1
2
3
4
5
6
7
8
9
10
11
12
13
#ifdef HAVE_EVPORT
#include "ae_evport.c"
#else
    #ifdef HAVE_EPOLL
    #include "ae_epoll.c"
    #else
        #ifdef HAVE_KQUEUE
        #include "ae_kqueue.c"
        #else
        #include "ae_select.c"
        #endif
    #endif
#endif

从上面代码可知，在编译源码的预处理阶段，根据不同的编译条件(#ifdef/#else/#endif)来判断对应的宏是否定义(#define定义的常量)来加载实现逻辑。以epoll为例，若定义了 HAVE_EPOLL 宏，则加载 “ae_epoll.c” 文件。宏 “HAVE_EVPORT/HAVE_EPOLL/HAVE_KQUEUE” 分别对应不同的系统(或者说是对应的编译器)。

代码文件: config.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#ifdef __sun
#include <sys/feature_tests.h>
#ifdef _DTRACE_VERSION
#define HAVE_EVPORT 1
#define HAVE_PSINFO 1
#endif
#endif

#ifdef __linux__
#define HAVE_EPOLL 1
#endif

#if (defined(__APPLE__) && defined(MAC_OS_X_VERSION_10_6)) || defined(__FreeBSD__) || defined(__OpenBSD__) || defined (__NetBSD__)
#define HAVE_KQUEUE 1
#endif

假设，当前是linux系统，那么 宏__linux__ 又是从哪里来的呢？
Linux环境下主要用gcc编译，借助 gcc -dM -E - < /dev/null 命令从获得相应的变量中可以看到其定义。

1
2
3
root@ivansli ~# gcc -dM -E - < /dev/null | grep __linux
#define __linux 1
#define __linux__ 1

即：Redis源码会根据编译器来判断应该把源码编译成对应平台(或者是通用平台，性能会有所下降)运行的二进制可执行程序。

核心结构体 aeEventLoop

aeEventLoop 结构体如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/* State of an event based program 事件驱动程序的状态 */
typedef struct aeEventLoop {
    int maxfd;   /* highest file descriptor currently registered. 当前已注册的最高文件描述符 */
    int setsize; /* max number of file descriptors tracked. [events/fired数组的大小] */
    long long timeEventNextId; /* 时间事件的下一个ID */

    /* events/fired 都是数组 */
    /* events 数组，下标含义：为某个fd。 fd=>aeFileEvent，即 文件描述符=>文件事件 */
    /* fired 为 io多路复用返回的数组，每一个值为就绪的fd */
    /* 通过 fired 中的 fd 去 events 查找对应的事件信息(事件信息包含conn) */
    aeFileEvent *events; /* Registered events 已注册事件，数组 */
    aeFiredEvent *fired; /* Fired events 触发的事件，数组 */

    aeTimeEvent *timeEventHead; /* 时间事件，链表 */
    int stop; /* 停止事件循环 */
    void *apidata; /* This is used for polling API specific data. 这用于获取特定的API数据，aeApiState *state 包含io多路复用fd等字段 */

    aeBeforeSleepProc *beforesleep;
    aeBeforeSleepProc *aftersleep;

    int flags;
} aeEventLoop;

aeEventLoop 结构体核心字段以及相关交互如下图所示：

  • setsize
    文件事件数组大小，等于 server.maxclients+CONFIG_FDSET_INCR

  • events
    文件事件数组，大小等于setsize

  • fired
    文件事件就绪的fd数组，大小等于setsize

  • timeEventHead
    时间事件数组，双向链表

  • apidata
    这用于获取特定的API数据，指向 aeApiState结构体，不同的i/o多路复用实现包含不同的字段。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    // ae_epoll.c
    typedef struct aeApiState { /* 在 aeApiCreate 中初始化，linux则在 ae_linux.c 文件 */
        int epfd; /* io多路复用fd */
        struct epoll_event *events; /* 就绪的事件数组  */
    } aeApiState;

    // ae_kqueue.c
    typedef struct aeApiState {
        int kqfd;
        struct kevent *events;

        /* Events mask for merge read and write event.
         * To reduce memory consumption, we use 2 bits to store the mask
         * of an event, so that 1 byte will store the mask of 4 events. */
        char *eventsMask;
    } aeApiState;

    // ae_evport.c
    typedef struct aeApiState {
        int     portfd;                             /* event port */
        uint_t  npending;                           /* # of pending fds */
        int     pending_fds[MAX_EVENT_BATCHSZ];     /* pending fds */
        int     pending_masks[MAX_EVENT_BATCHSZ];   /* pending fds' masks */
    } aeApiState;

    // ae_select.c
    typedef struct aeApiState {
        fd_set rfds, wfds;
        /* We need to have a copy of the fd sets as it's not safe to reuse
         * FD sets after select(). */
        fd_set _rfds, _wfds;
    } aeApiState;

aeEventLoop 相关操作方法签名如下所示(文件ae.h)：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
aeEventLoop *aeCreateEventLoop(int setsize);
void aeDeleteEventLoop(aeEventLoop *eventLoop);
void aeStop(aeEventLoop *eventLoop);

int aeCreateFileEvent(aeEventLoop *eventLoop, int fd, int mask, aeFileProc *proc, void *clientData);
void aeDeleteFileEvent(aeEventLoop *eventLoop, int fd, int mask);
int aeGetFileEvents(aeEventLoop *eventLoop, int fd);
void *aeGetFileClientData(aeEventLoop *eventLoop, int fd);

long long aeCreateTimeEvent(aeEventLoop *eventLoop, long long milliseconds,
        aeTimeProc *proc, void *clientData, aeEventFinalizerProc *finalizerProc);
int aeDeleteTimeEvent(aeEventLoop *eventLoop, long long id);

int aeProcessEvents(aeEventLoop *eventLoop, int flags);
int aeWait(int fd, int mask, long long milliseconds);

void aeMain(aeEventLoop *eventLoop);

char *aeGetApiName(void);

void aeSetBeforeSleepProc(aeEventLoop *eventLoop, aeBeforeSleepProc *beforesleep);
void aeSetAfterSleepProc(aeEventLoop *eventLoop, aeBeforeSleepProc *aftersleep);

int aeGetSetSize(aeEventLoop *eventLoop);
int aeResizeSetSize(aeEventLoop *eventLoop, int setsize);
void aeSetDontWait(aeEventLoop *eventLoop, int noWait);
aeEventLoop事件处理核心方法 用途 调用i/o多路复用方法 epoll为例,调用方法
aeCreateEventLoop 创建并初始化事件循环 aeApiCreate epoll_create()
默认水平触发
aeDeleteEventLoop 删除事件循环 aeApiFree -
aeCreateFileEvent 创建文件事件 aeApiAddEvent epoll_ctl()
EPOLL_CTL_ADD
EPOLL_CTL_MOD
aeDeleteFileEvent 删除文件事件 aeApiDelEvent epoll_ctl()
EPOLL_CTL_MOD
EPOLL_CTL_DEL
aeProcessEvents 处理文件事件 aeApiPoll epoll_wait()
aeGetApiName 获取i/o多路复用的实现名称 aeApiName -

基于epoll的i/o多路复用

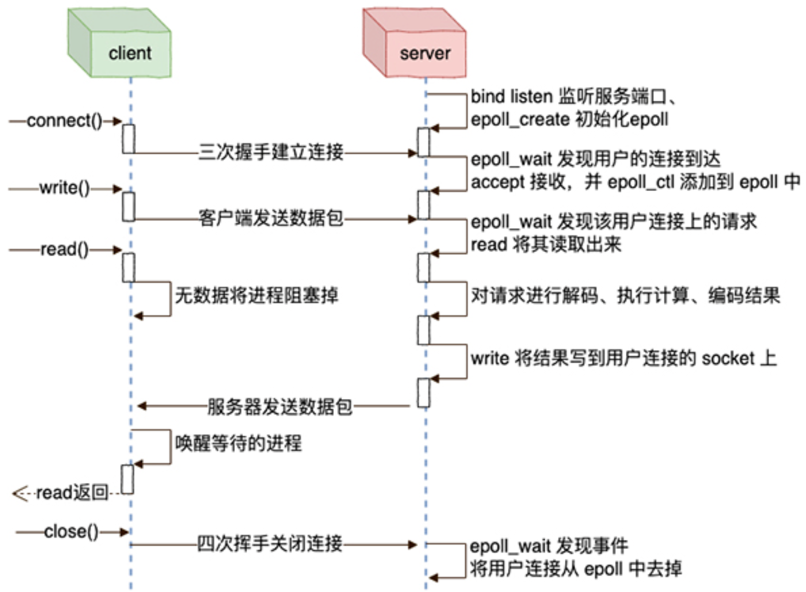

客户端与服务端的连接建立过程，如下图所示：

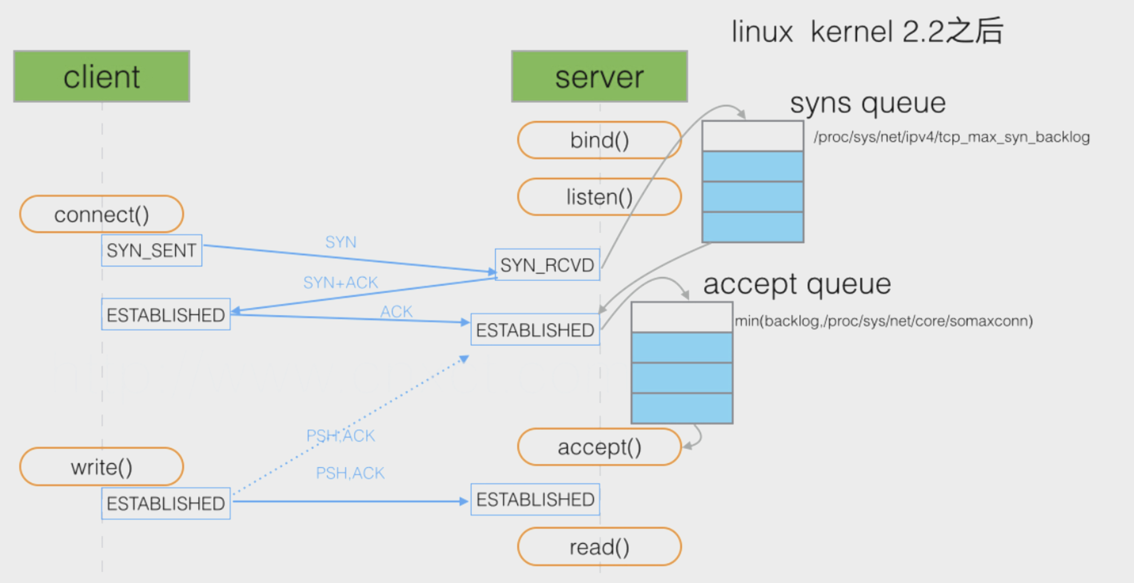

TCP三次握手时，Linux内核会维护两个队列：

  1. 半连接队列，被称为SYN队列
  2. 全连接队列，被称为 accept队列

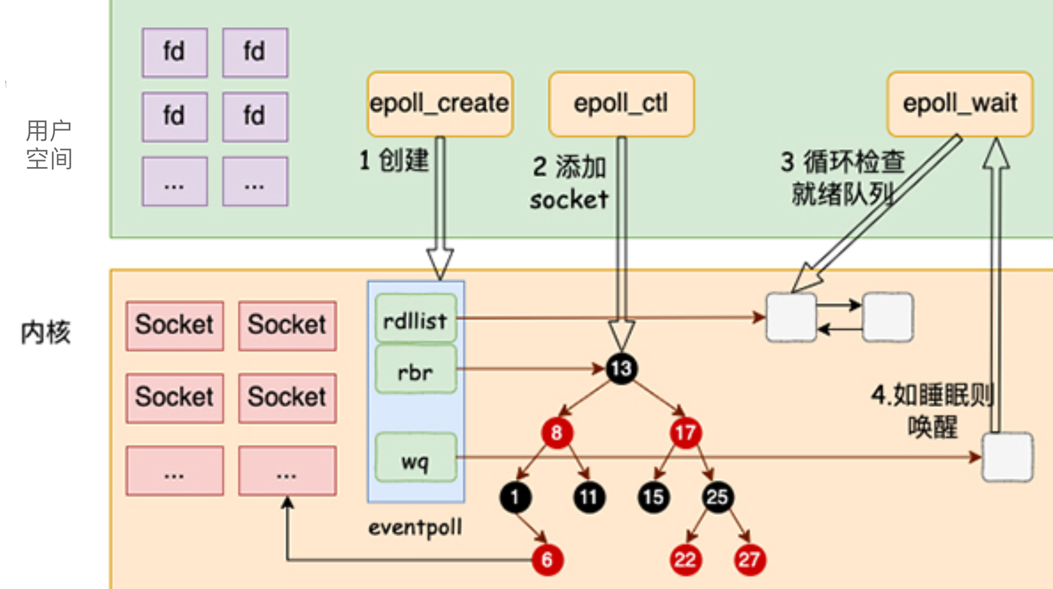

epoll相关处理方法与逻辑如下图所示：

基于epoll的i/o多路复用伪代码框架：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
int main(){
    lfd = socket(AF_INET,SOCK_STREAM,0); // 创建socket
    bind(lfd, ...); // 绑定IP地址与端口
    listen(lfd, ...); // 监听

    // 创建epoll对象
    efd = epoll_create(...);
    // 把 listen socket 的事件管理起来
    epoll_ctl(efd, EPOLL_CTL_ADD, lfd, ...);

    //事件循环
    for (;;) {
        size_t nready = epoll_wait(efd, ep, ...);

        for (int i = 0; i < nready; ++i){
            if(ep[i].data.fd == lfd){
                fd = accept(listenfd, ...); //lfd上发生事件表示都连接到达，accept接收它
                epoll_ctl(efd, EPOLL_CTL_ADD, fd, ...);
            }else{
                //其它socket发生的事件都是读写请求、或者关闭连接
                ...
            }
        }
    }
}

从上可知，Redis作为Server服务端在启动之后随时随刻监听着相关事件的发生。以linux为例，其处理过程与基于epoll的i/o多路复用伪代码框架基本相似，Redis源码中更多的是通过封装使其得到一个方便使用的库，库的底层包含了多种i/o多路复用实现方式。

aeEventLoop 的执行过程

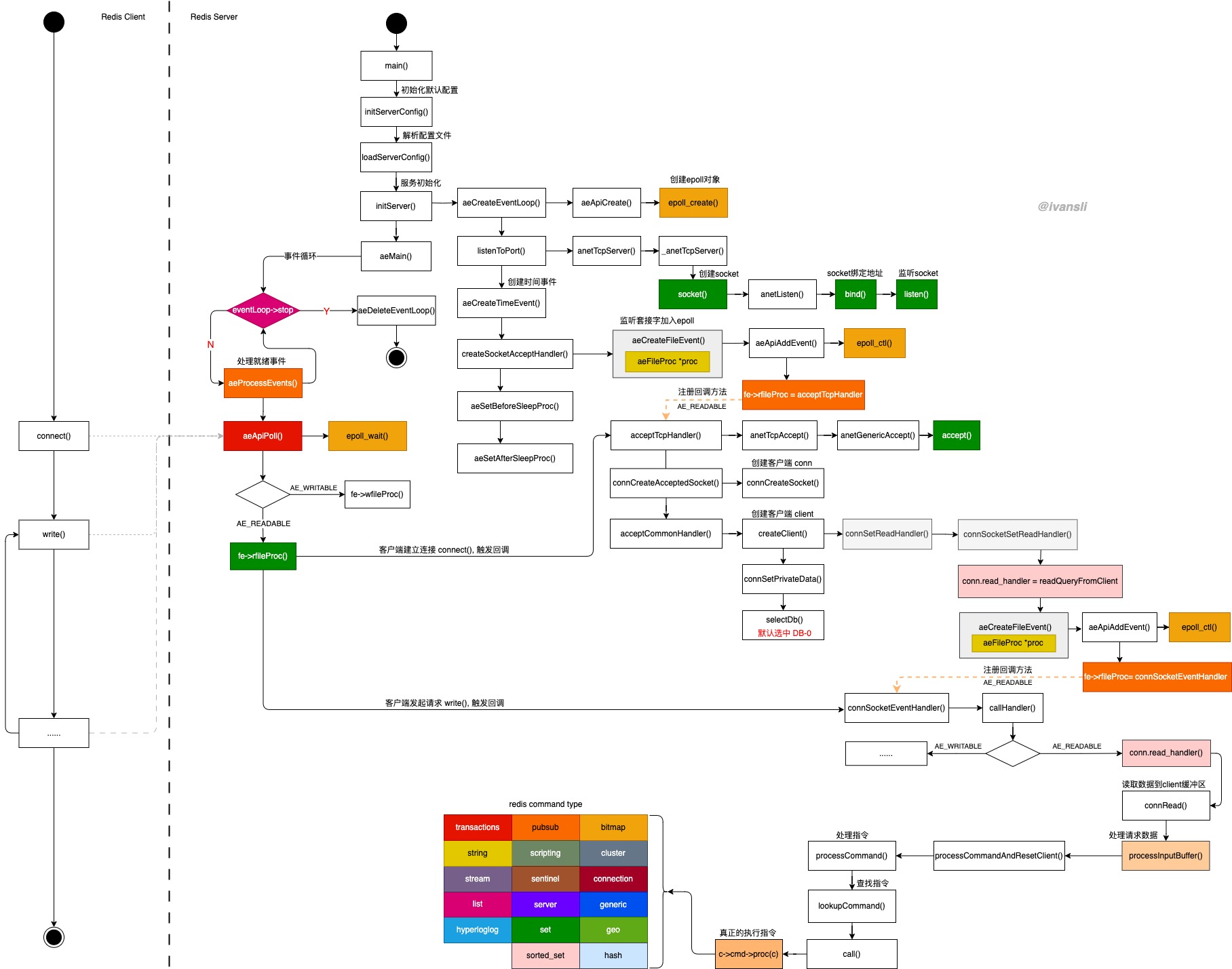

以epoll为例，简化版的Redis事件驱动交互过程。

图中仅列出了核心方法，如有错误欢迎指正

Redis 针对不同的 fd 注册 AE_READABLE/AE_WRITABLE 类型的回调方法，同时把 fd 添加到 epoll 中。当 fd 关心的事件触发之后，执行对应回调方法（主要针对 可读/可写/时间事件 3种类型的事件进行处理）。Redis 中 epoll 使用的触发方式为 LT 水平触发，意味着数据一次性没有处理完，下次 epoll_wait() 方法还会返回对应fd，直到处理完毕，对于客户端一次性发起批量处理多条命令的操作非常有益，减少对其他指令的阻塞时间。
